Manuel d'entretien de l'arbre d'entraînement-7

(3) Inspection de dédouanement des spline

Vérifiez le dégagement d'ajustement en spline entre l'arbre spliné et la fourche à spline.

Norme de maintenance: 0,11-0,2 mm; Limite de réparation: 0,5 mm.

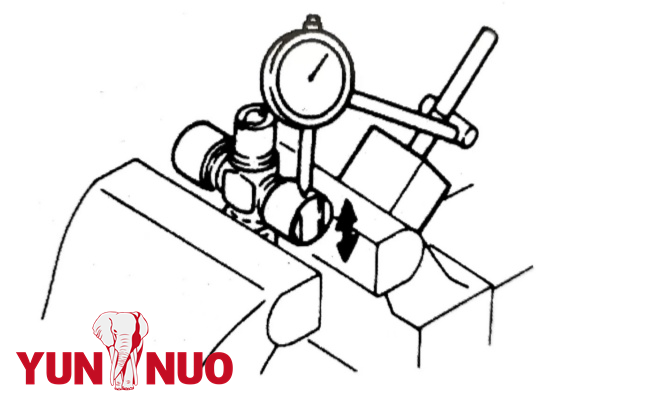

(4) Le jeu entre le cou d'araignée universel et le journal portant dans l'assemblage de roulement à aiguille sur l'araignée, vérifiez le dégagement.

Norme de maintenance: 0,03-0,07 mm; Limite de réparation: 0,25 mm.

4.4 Assemblage

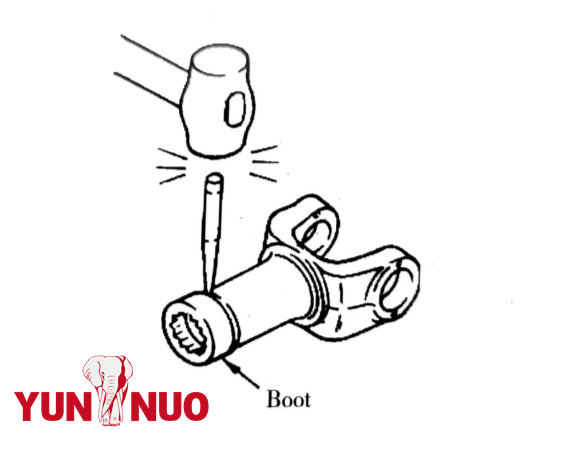

1) Installez le démarrage sur la fourche de la bride et rivet serré le démarrage en deux points.
