Manuel d'entretien de l'arbre d'entraînement-8

2) Installez le mamelon de graisse, qui doit être installé sur une position avec un col de 45 ° à 45 °.

3) Installez la fourche de bride.

Enlever les gobelets aux deux extrémités de l'araignée, les mettre dans les trous dans la fourche de bride, installer deux tasses et les retenus (pour le type de plaque de reprise, installer la plaque de couverture, la rondelle de verrouillage, serrer les boulons avec des rondelles de verrouillage).

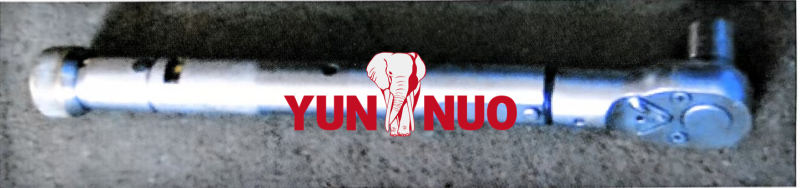

4) Installez l'arbre de transmission sur la boîte de vitesses, serrez le boulon de connexion avec une clé à couple.

5) Insérez l'arbre de transmission à travers la fourche à spline en fonction de la marque d'installation et connectez-la à la différentiel, serrez le boulon de connexion avec une clé à couple.

Remarque: Assurez-vous que les bords de fin s'engagent correctement, les faces de bride s'adaptent sans autorisation. Couple de serrage pour les boulons de connexion (classe 8.8): boulon M10 45-60N · M, boulon M12 73-90N · M, 1/2 'BOULON 130-160N · M, M14 Boulon 122-180N · M, M16 Bolt 182-240N · M.

6) Une fois l'arbre de transmission assemblé correctement, remplissez la graisse à travers le mamelon de graisse.
